Connecteur de broche Pogo à ressort 5.5 mm en hauteur 4 broches de position à double rangée en bande de contact modulaire SMD

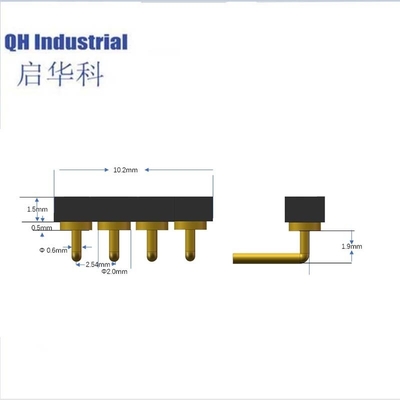

Tableau des dimensions du logement, la hauteur peut être comme ci-dessous.

Les broches peuvent être de type SMT, DIP, double tête, angle droit, soudé, vis, roulement, etc., les dessins peuvent être comme ci-dessous.

Type SMT

Pogo à deux têtes

Le Pogo Pin de DIP

Pogo pin à courant élevé

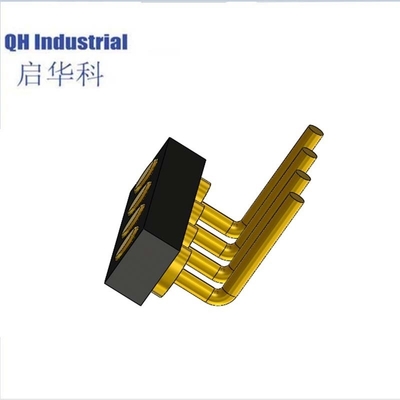

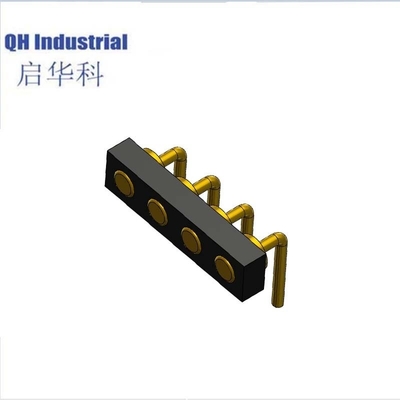

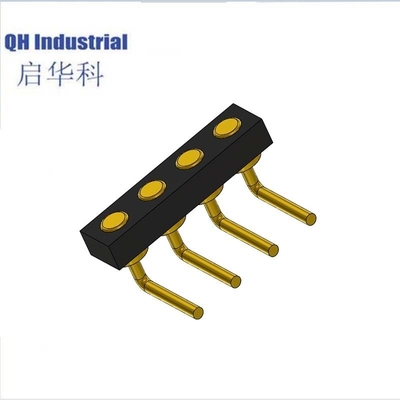

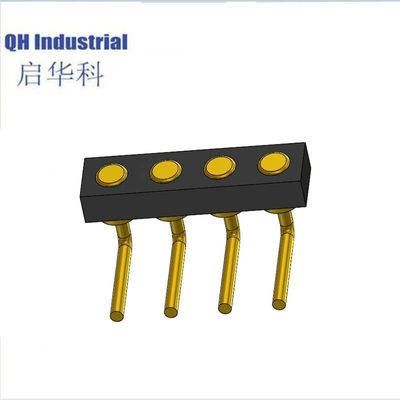

Pogo pin à angle droit

Pogo Pin féminin

Type différent d'épingle

Caractéristiques du produit

1- Le plancher.

1.1) Plongeur: laiton C3604,1 ~ 50 micro pouces Au sur 50 ~ 120 micro pouces Ni;

1.2) Baril: laiton C3604,1 ~ 50 micro pouces Au sur 50 ~ 120 micro pouces Ni;

1.3) ressort: SUS304, 1 à 3 micro pouces Au;

2Voltage nominal (par contact): 12 V;

3- courant nominal (par contact): 1,0 A à 10 A;

4Résistance d'isolation: 50 MΩ au minimum;

5. tension de résistance diélectrique: 100 VRMS à 60 Hz;

6. Résistance de contact: 30 mΩ maximum avant l'essai et 50 mΩ maximum après l'essai à la course de travail de la broche Pogo;

7. Travail de course et de force recommandés:

7.1) Force de ressort: 30 à 300 gf;

8. Vie mécanique:

8.1) Durée de vie mécanique: 10 000 cycles;

9. Plage de température de fonctionnement: -30 ~ 85°C;

10- Spray au sel: 24 heures;
11Un connecteur pour femme, un connecteur pour homme.

12. échantillon gratuit avec une précision de classe supérieure, précision de 0,01 mm

13- Recyclage élevé, courant élevé, MOQ faible, faible résistance

14Connecteur à broche Pogo standard et non standard

15. OEM / ODM, peut être conçu sur mesure

16Une rangée, deux rangées, trois rangées.

17. soudage à la surface, double tête, tête plate

18- À l' eau.

Équipement d'atelier de production et d'essai

Structure du produit et flux de production

Les avantages

1Prix: prix d'usine compétitif avec bonne qualité.

2- Le service:

2.1> Temps de livraison court, 7 à 10 jours ouvrables, ou selon votre quantité

2.2> 100% à temps de livraison à nos chers clients

3. Faible MOQ

3.1> échantillon de prototype rapide est disponible

4Près de Shenzhen et Hong Kong, c'est pratique pour le transport.

5. OEM est disponible, et aussi bienvenue ODM

6Qualité:

Bonne expérience et technologie dans la fabrication de broches pogo, certains ingénieurs ont plus de 10 ans d'expérience dans la production de divers types de pièces de précision,Il est donc possible d'offrir un bon support technologique aux clients.

7. équipements de mesure avancés

Assurez-vous que toutes les exigences de nos chers clients seront mesurables.

8. inspection à 100% avant expédition.

Assurance qualité

1. IQC: contrôle des matières premières entrant pour s'assurer que toutes les matières premières sont qualifiées.

2- IPQC:

2.1> Les opérateurs suivent la liste de contrôle quotidienne pour vérifier les machines pour s'assurer qu'elles sont en bon état et suivent les spécifications pour fabriquer des produits

2.2> Utiliser des opérateurs qualifiés et des paramètres corrects pour assurer une bonne qualité.

2.3> Les techniciens / chefs d'équipe vérifient la qualité en ligne.

2.4> IQPC selon la procédure d'assurance de la qualité pour vérifier la qualité.

3. OQC : QC 100% contrôle de la qualité après la production avec des machines d'essai

Procédures de procédure

1Veuillez nous envoyer votre dessin ou votre échantillon.

2Nous examinons le dessin ou l' échantillon, comparons avec nos capacités

3Nous vous fournirons une conception si besoin

4Si vous êtes satisfait de notre conception, nous ferons l' échantillon correspondant et vous l' enverrons.

5Si vous êtes d'accord sur les échantillons, veuillez passer une commande et payer 30% de dépôt du montant total à l'avance.

6Nous livrerons les produits finis à l'endroit dédié.

7Vous payez le solde après avoir vu la copie du B/L.

Emballage et livraison

Détails de l'emballage:

Anti-rouille huile + sac en plastique + carton,/ bande de roulement, ou selon les exigences des clients

Détails de livraison:

1. Fedex / UPS / DHL / TNT pour des exemples

2Par voie aérienne ou maritime pour les lots

3. Expédition désignée par le client

Délai de livraison:

7-10 jours ouvrables, selon la quantité de commande du client et d'autres exigences

Principaux marchés:

Amérique du Nord, Amérique du Sud, Europe de l'Est, Europe occidentale, Europe du Nord, Europe du Sud, Asie du Sud

Cusotmer Vist et exposition
